Термостатические головки и предохранительные узлы для теплого пола.

термостатическая_головкаТермостатические головки, это головки с накидной гайкой, которая прикручивается на посадочное место к вентилю, либо к микростатическим клапанам, которые уже расположены на коллекторе.

Для нашего случая нужны термостатические головки с наружным выносным датчиком температуры.

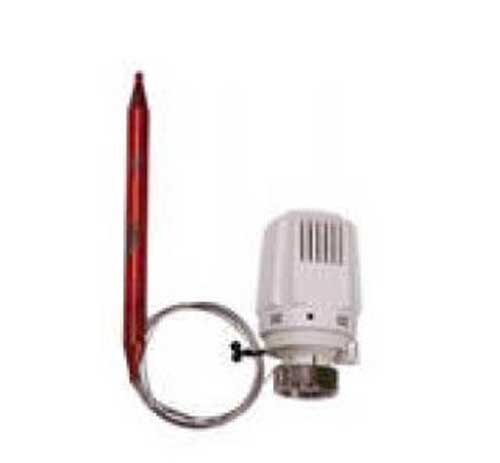

разновидность_термостатической_головки

Вот это такая термостатическая головка, точно такого же вида, только дополнительно у него идет здесь капиллярная трубка и баллончик, своего рода выносной датчик температуры.

Как он работает, если смотреть с наружной стороны? В этом баллончике и в трубке находится газ, который очень чувствительный к перепадам температур. При нагревании этого баллончика от коллектора газ начинает расширяться.

Подается это расширение в сильфонный баллончик, который находится внутри этой головки и уже реагирует он на шток, который может приоткрываться и закрываться.

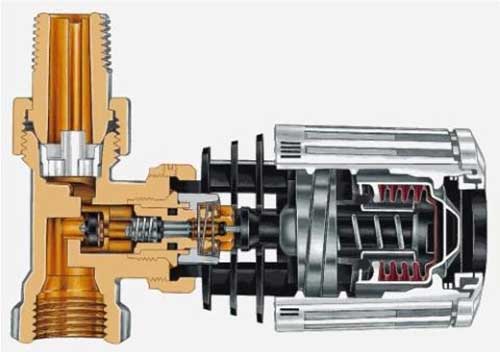

термостатическая_головка_в_разрезеЭтот принцип работы лучше всего рассмотреть на разрезной фотографии термоголовки и вентиля. Здесь мы видим фотографию в разрезе (этой же термоголовки). Как говорилось – газ расширяется и по капиллярной трубочке подается в сильфонный баллончик, он в виде гармошки. При расширении эта гармошка вытягивается, давит на пружину. Пружина давит на шток и он открывает либо закрывает условный проход того самого вентиля.

Предохранительный узел.

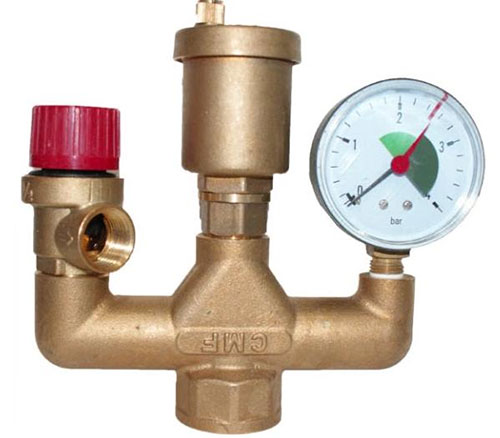

предохранительный_узел

Следующее вспомогательное оборудование, это предохранительный узел, еще его называют «узел безопасности». Устанавливается он в тех случаях, если сами котлы не предусматривают в своей комплектации их установки.

Все настенные газовые котлы сейчас современные и уже имеют эти свои блоки безопасности. Поэтому там заморачиваться с этим не надо. А если у вас напольный котел старого образца, да и современные напольные котлы нашего отечественного производства в комплектации не имеют этих вещей, приходится их ставить дополнительно.

Для чего это все нужно? Выглядит он примерно так, хотя много различных конфигураций. Мы их рассмотрим, какого вида они попадаются, что сюда входит в комплектность. Естественно, это манометр (ветвь слева).

Он контролирует давление в системе отопления (во всей системе отопления) для того, чтобы у вас не произошел разрыв трубы либо не раздулся котел (как это частенько бывает, если давление сильно возросло).

Обычно в системе отопления держат максимум 2,5 атмосферы. Так что разумно держать от 1 до 1,5 атмосферы. В паспорте на котел обязательно должно быть указано рабочее давление. Практически у всех котлов идет максимальное давление либо 2 атмосферы, либо 2,5.

Здесь манометр в барах, бар и атмосфера – практически одинаковые единицы.

Второй компонент – это автоматический воздухосбросник (средняя ветвь). Из чего он состоит? Внутри у него находится поплавок. Этот поплавок завязан со сбросным клапаном, через который выходит воздух.

Пока идет воздух из системы, клапан-поплавок находится внизу и, естественно, воздух выходит. Как подошла вода – поплавок поднимается и перекрывает этот клапан. Так и работает.

И последний компонент из этой серии – предохранительный клапан (правая ветвь). Они бывают разные. Бывают на 1,5 атмосферы, на 3 атмосферы, на 5, на 6 атмосфер.

Для чего он нужен? Для того чтобы предотвратить раздувание котла, либо разрыв трубы в системе при определенных условиях. То есть, при достижении давления в системе выше, например, 3-х атмосфер. Если сам клапан рассчитан на 3 атмосферы, он открывается, вот из этого отверстия происходит выброс лишнего давления и потом он закрывается.

Еще такой момент – когда эти вещи монтируете, на эту трубочку желательно накручивать трубопровод и пускать его либо в канализацию, либо в безопасное место. Потому что бывали случаи, когда человек подходит, что-то вроде-бы хочет отрегулировать на котле, а выходное отверстие смотрит ему прямо в лицо. В этот момент происходит выброс лишнего давления, а, сами понимаете, здесь вода порядка восьмидесяти-девяноста градусов и получаются ожоги.

Вот несколько видов предохранительных узлов:

разновидности_предохранительных_узловразновидности_предохранительных_узлов1разновидности_предохранительных_узлов2У каждого производителя естественно какие-то свои дизайнерские новшества.
